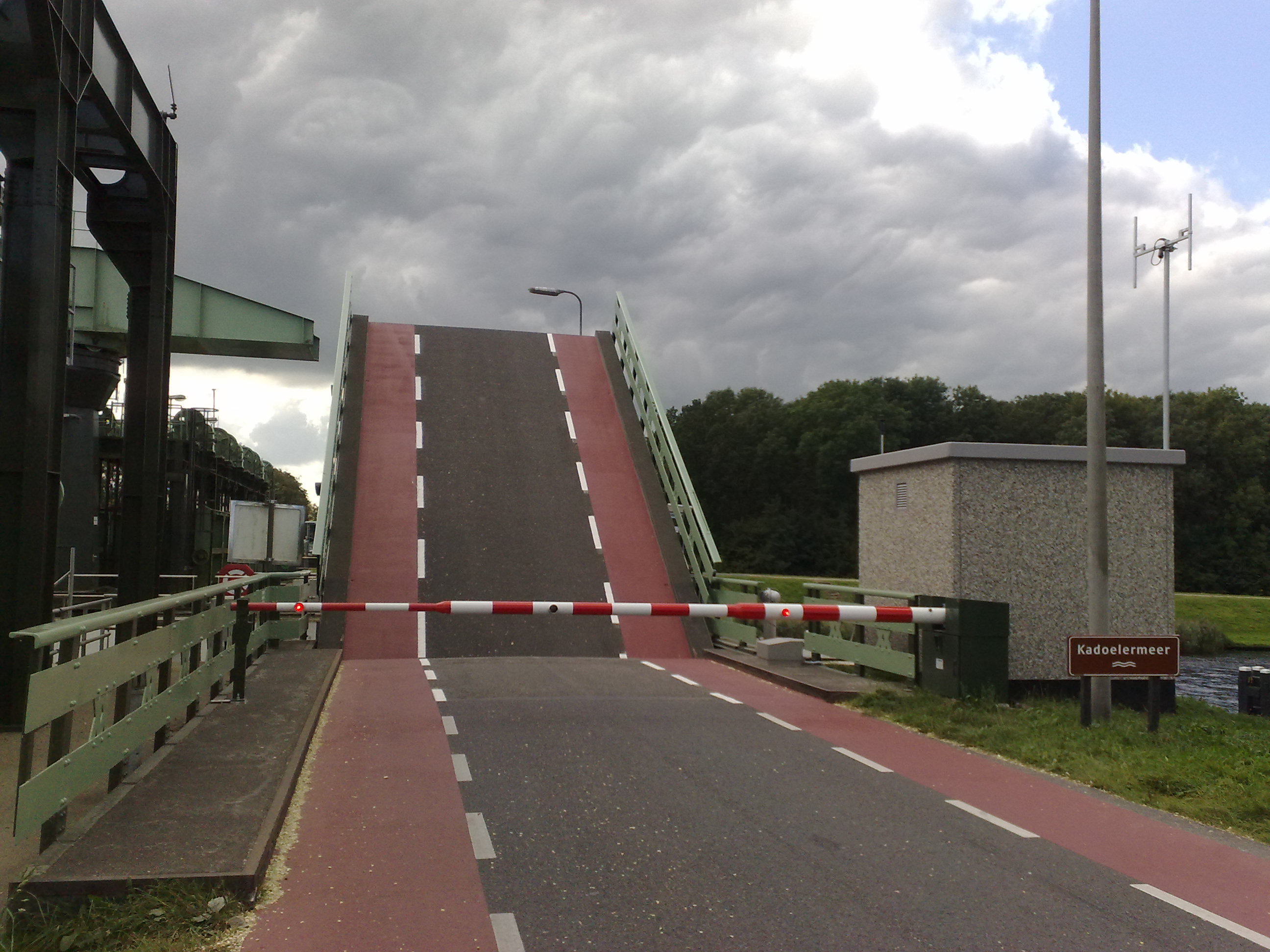

Kadoelerbrug te Kraggenburg
Opdrachtgever Gemeente Noordoostpolder.
Het leveren, monteren en
aansluiten van de elektrische besturing van de Kadoelerbrug te Kraggenburg
(gemeente Noordoostpolder). Bouwjaar brug jaren 40.
Brug wordt d.m.v. een speciale
Epacity verbinding op afstand bestuurd vanuit de Nagelerbrug te Emmeloord.

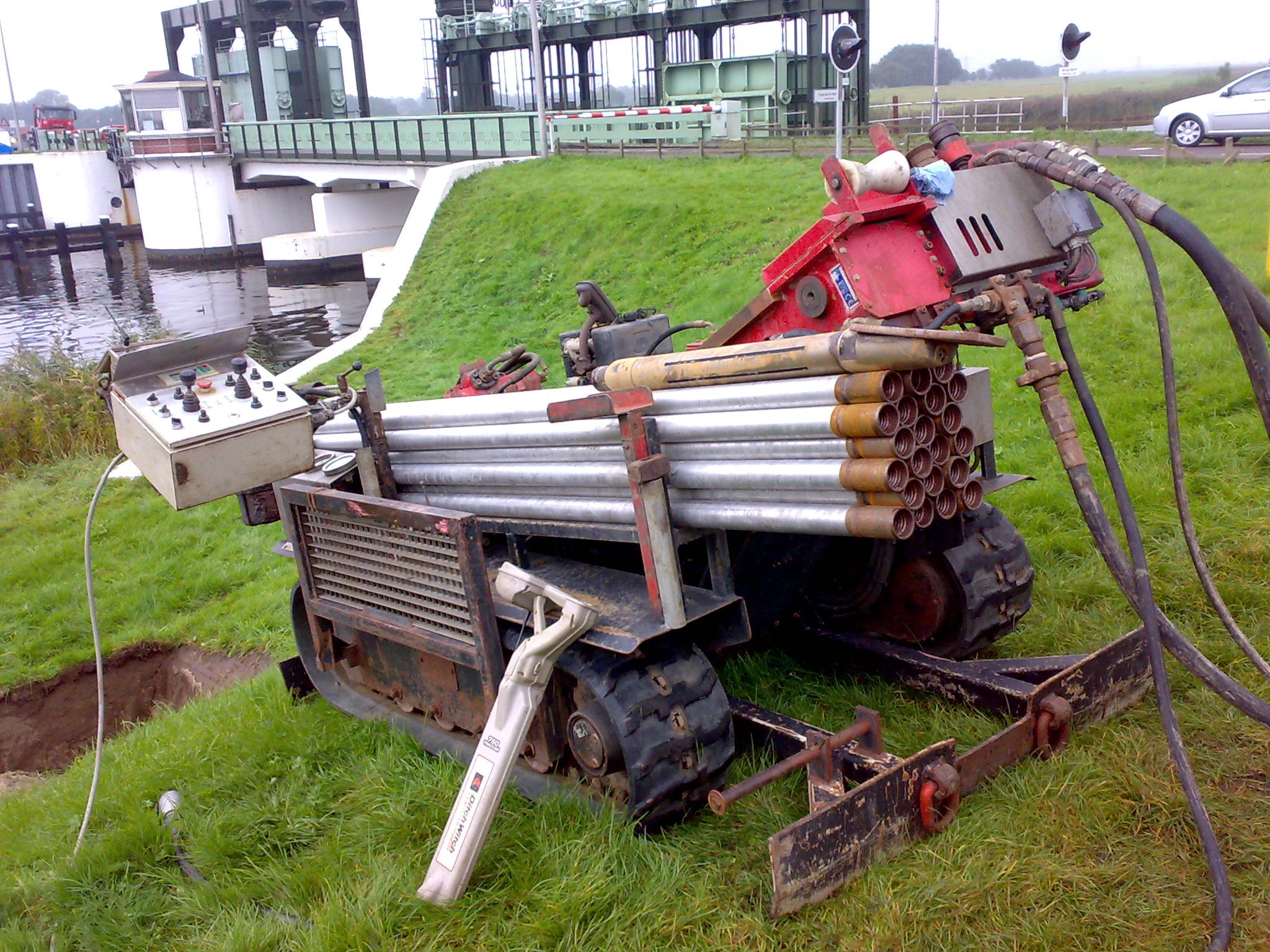

Gestuurde boring van oever naar oever en naar de
dukdalven t.b.v. mantelbuizen bekabeling.

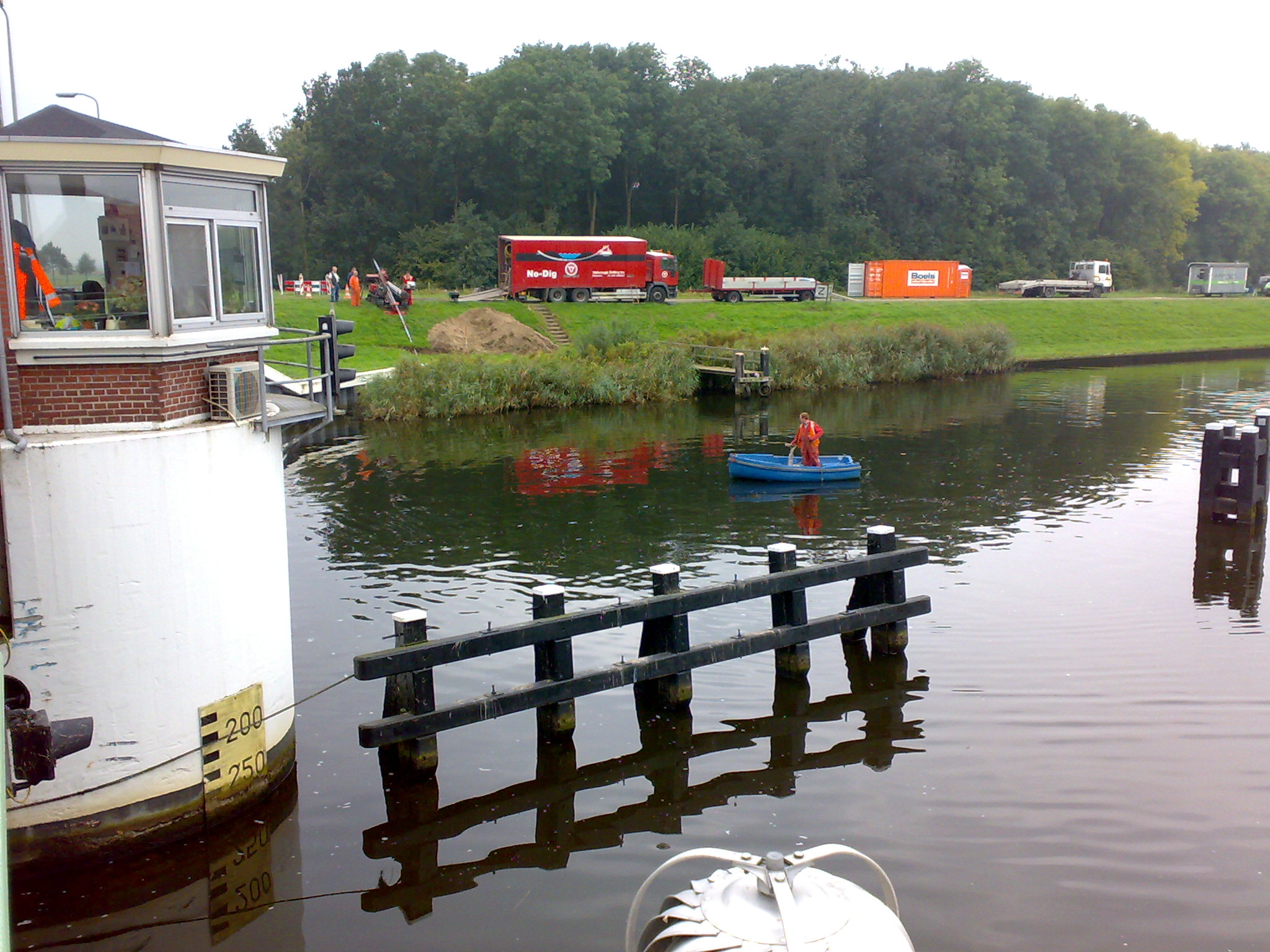

Persoon in het bootje volgt de boorkop met een GPS ontvanger, controleert de
diepte en de richting van de kop.

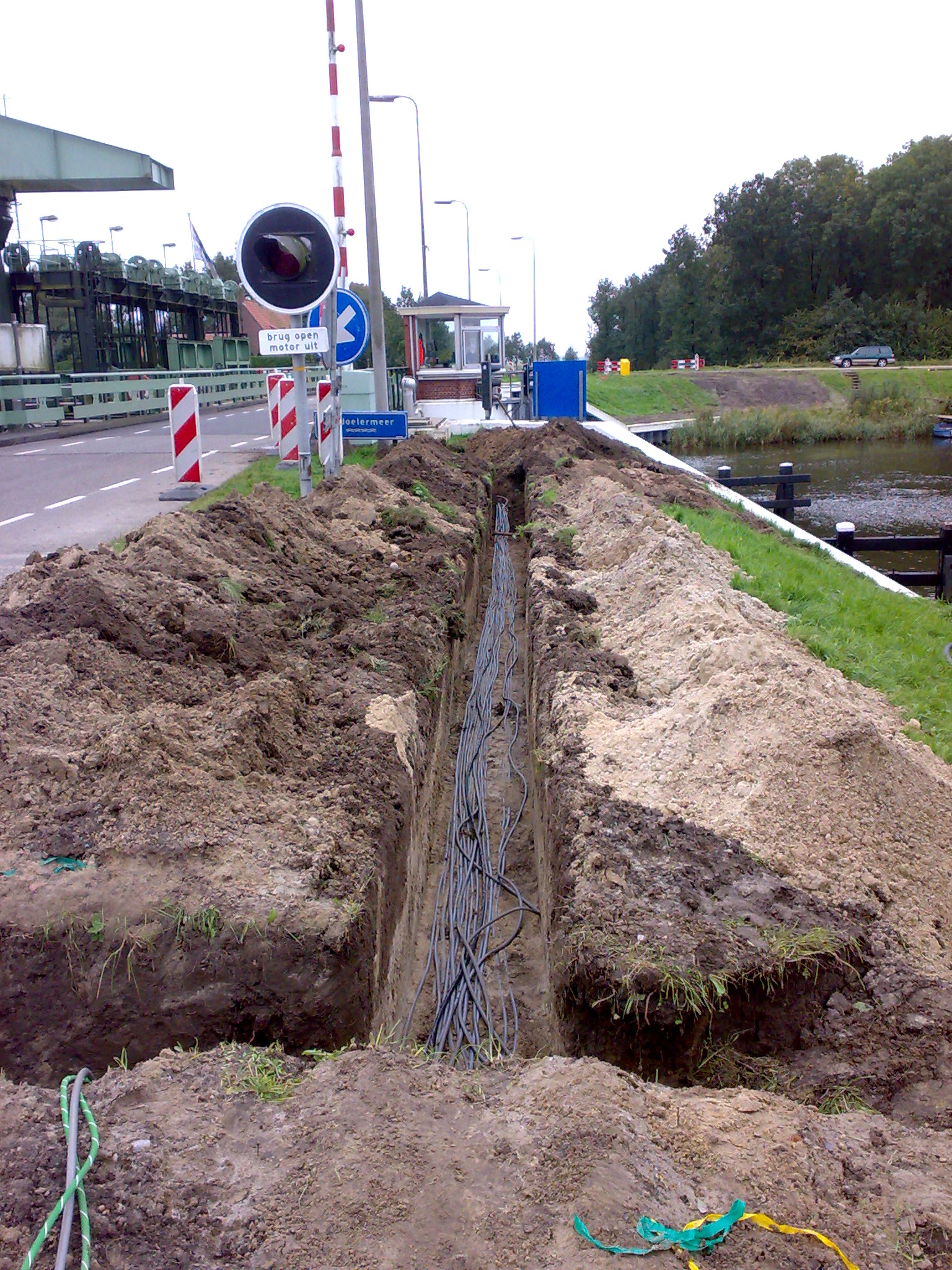

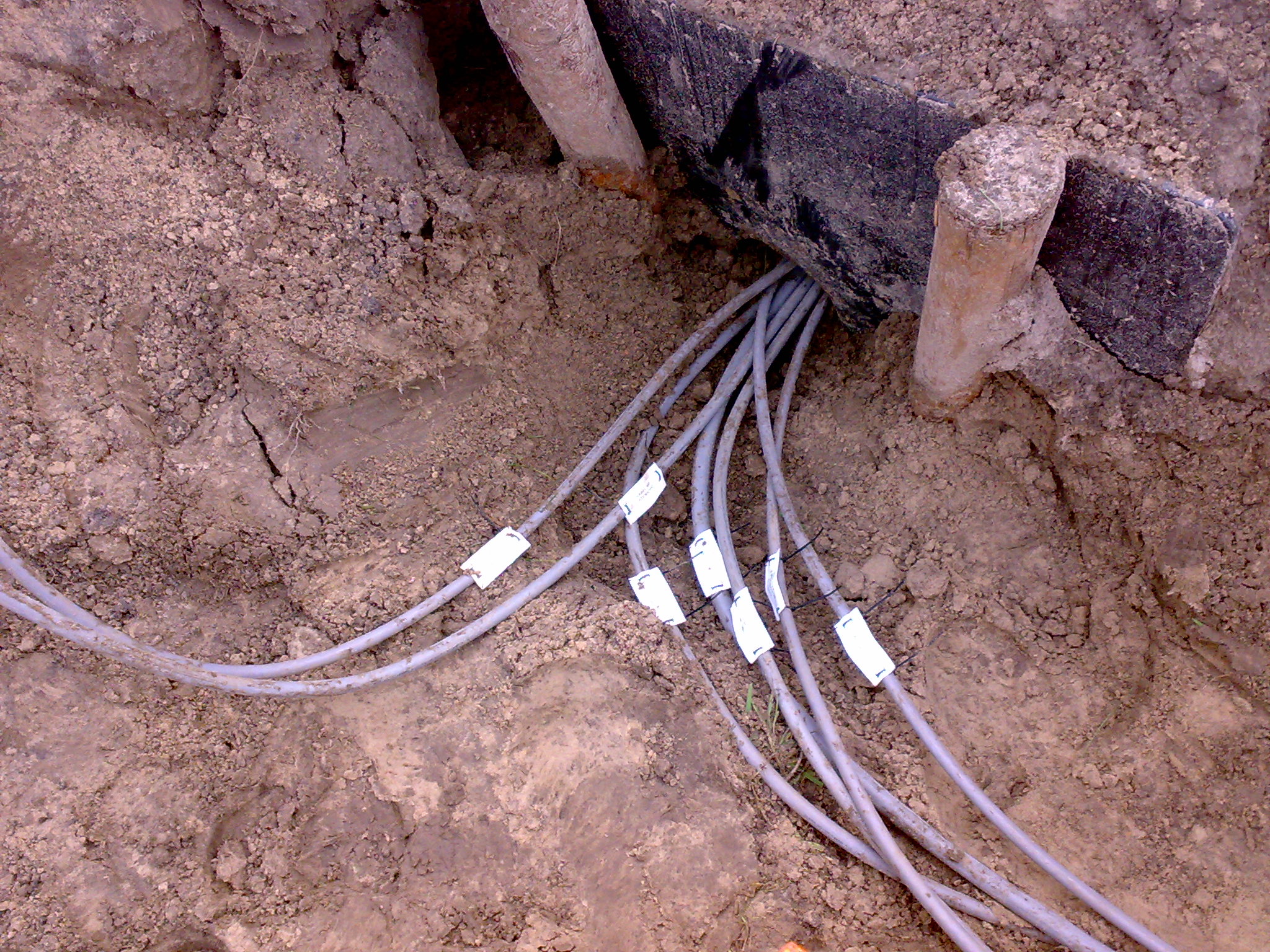

Bekabelingwerkzaamheden, linker plaatje is een
kleischot t.b.v. afdichting dijklichaam.

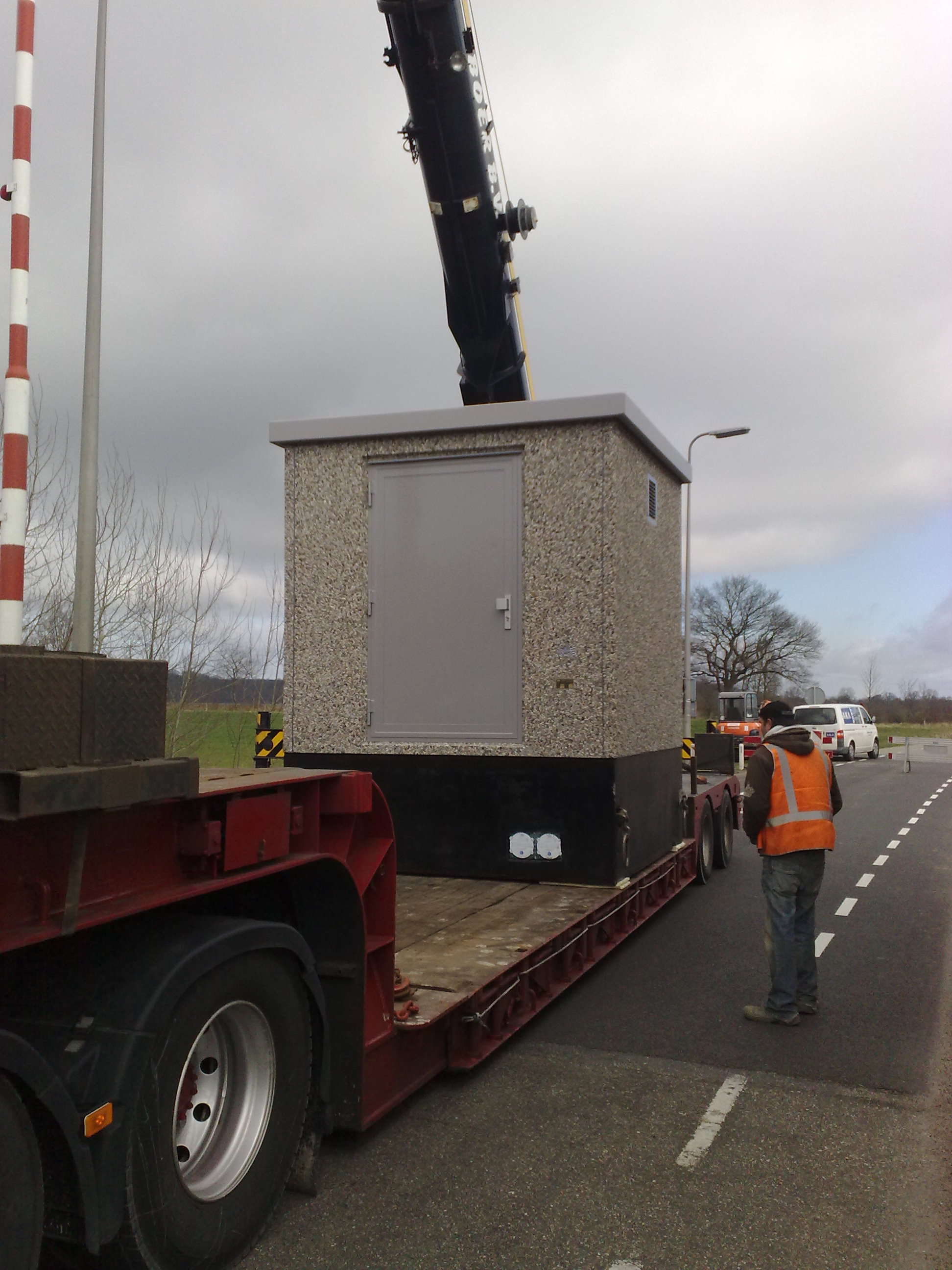

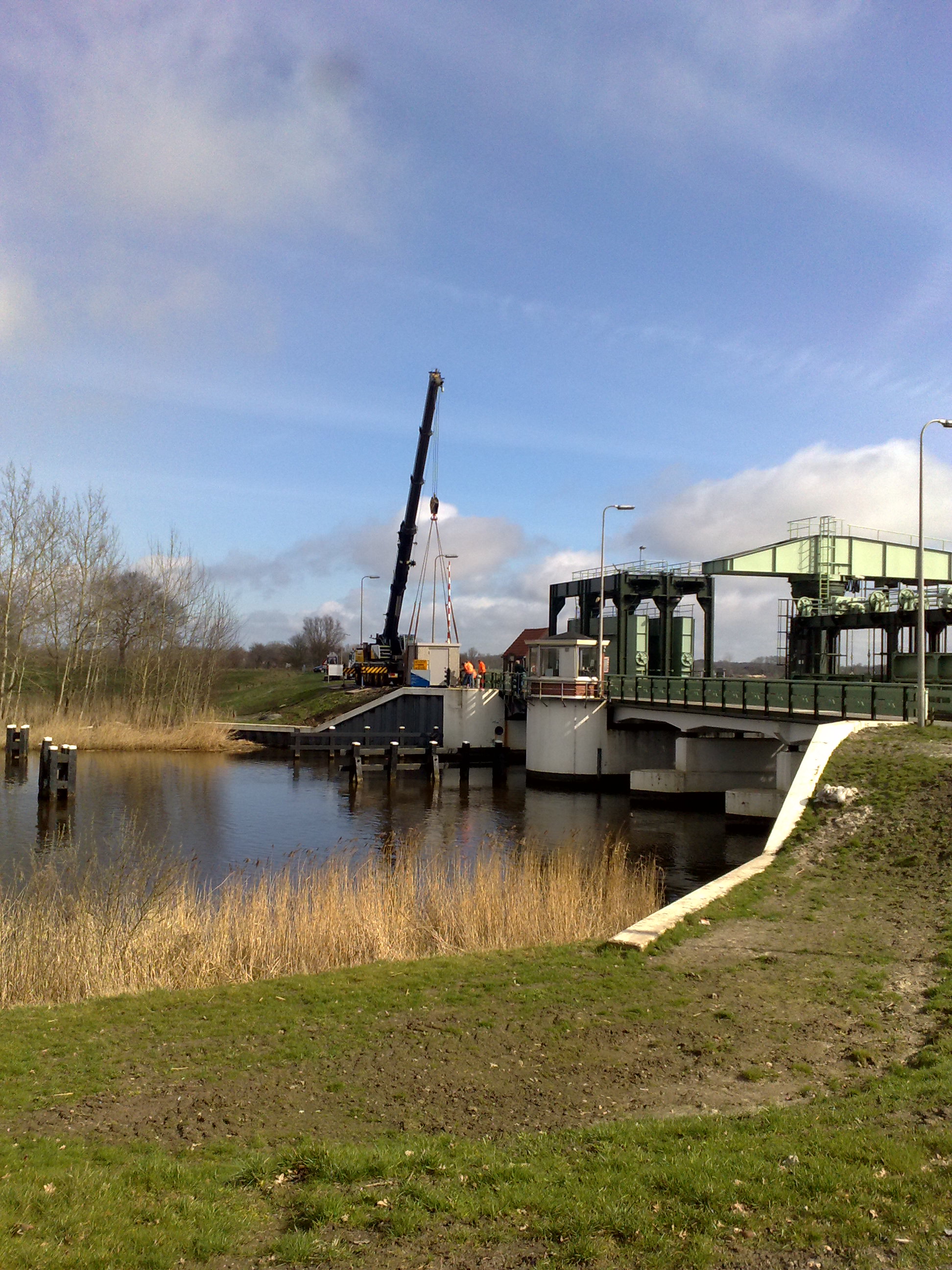

Plaatsen technische ruimte, 11 ton. Bestaande
bedieningsplek komt te vervallen en zal t.z.t. worden verwijdert.

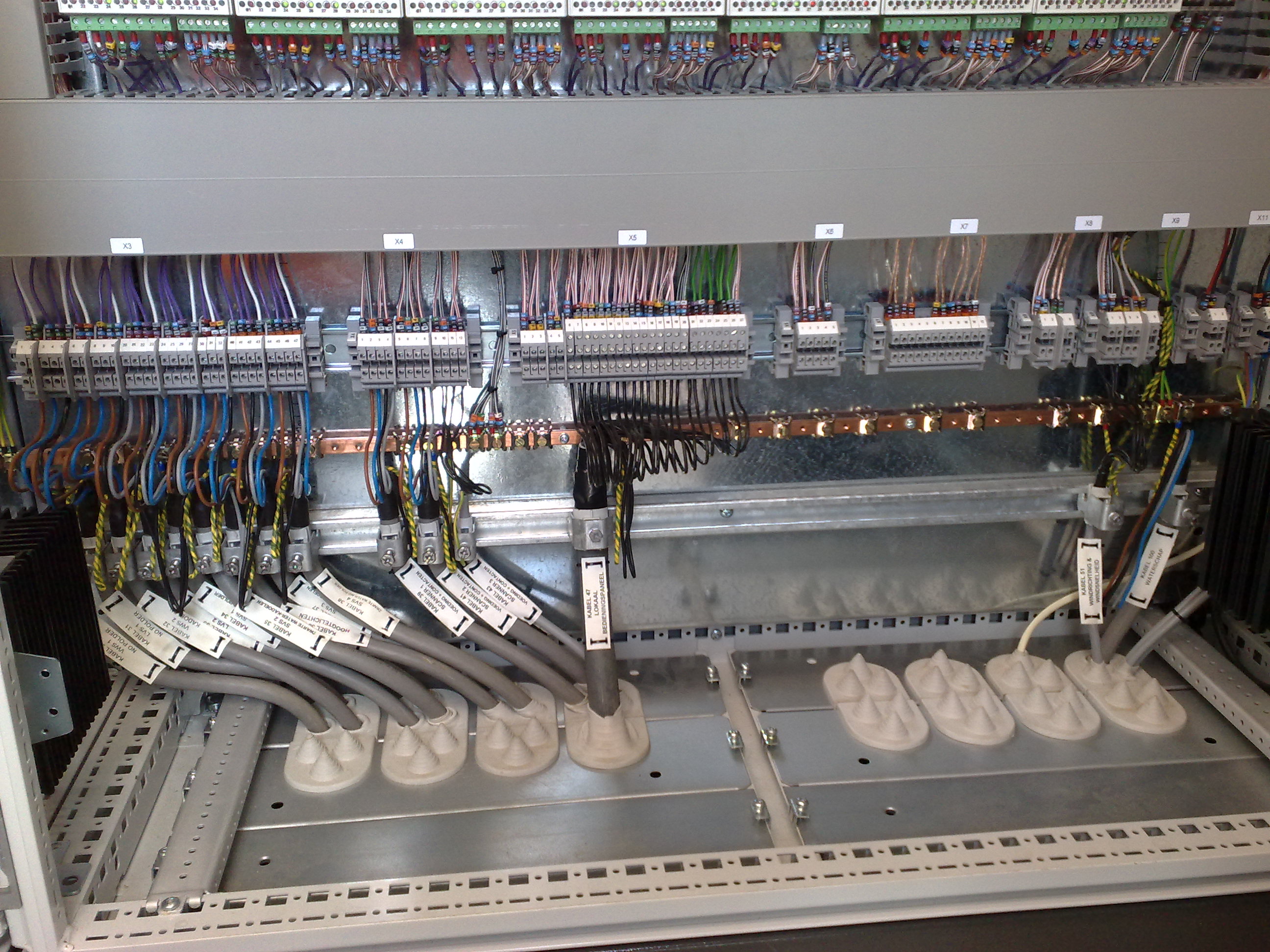

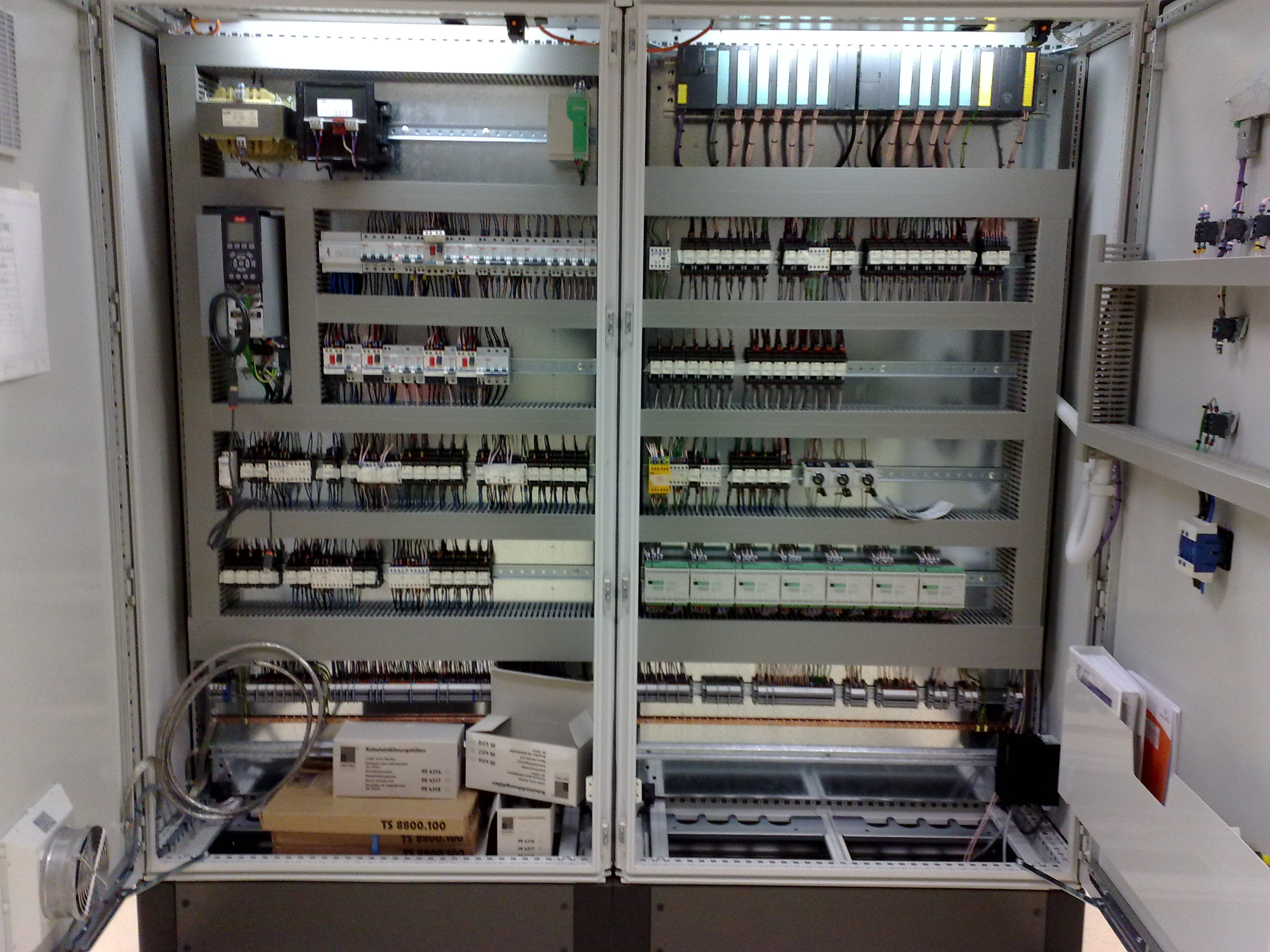

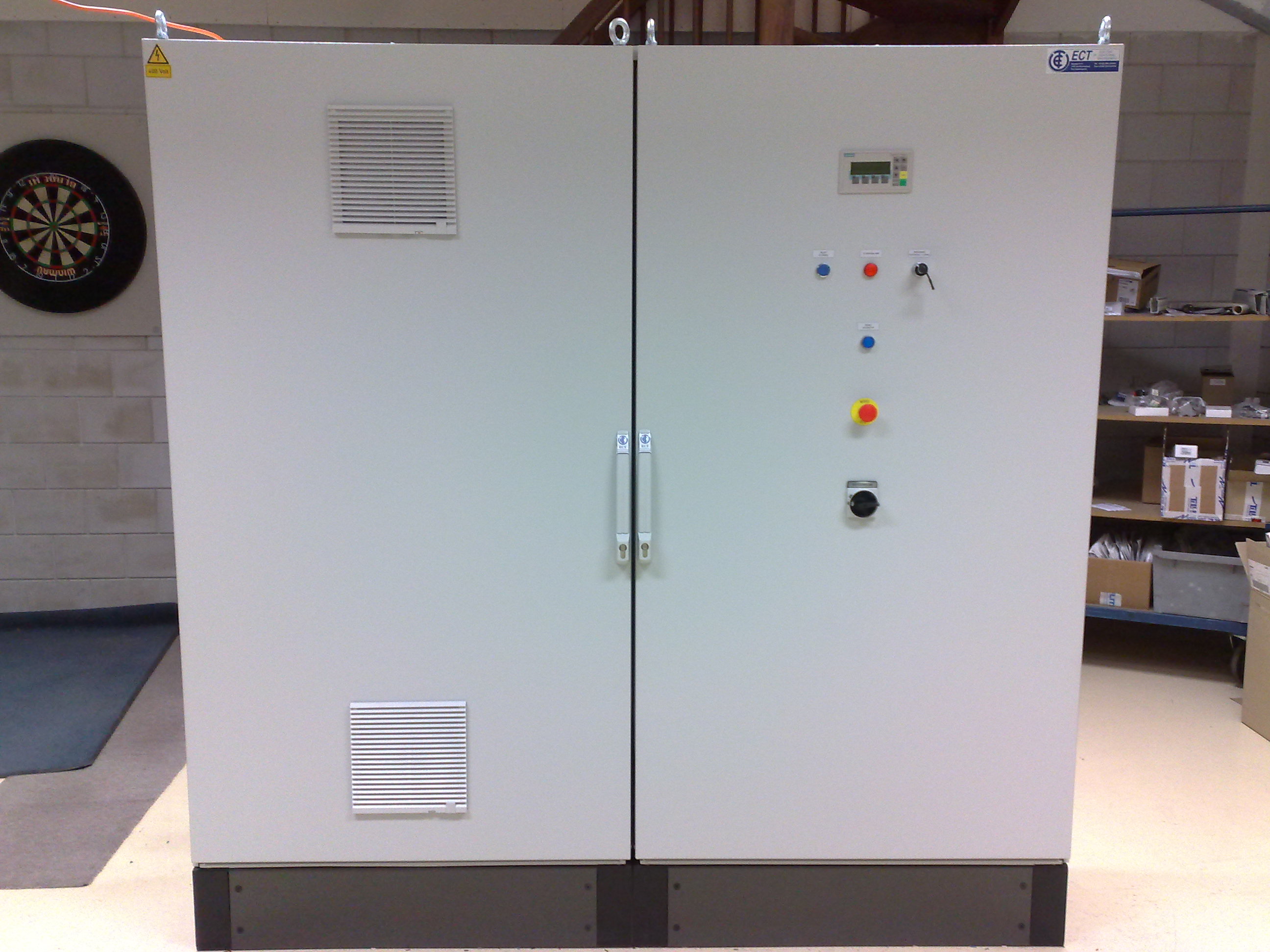

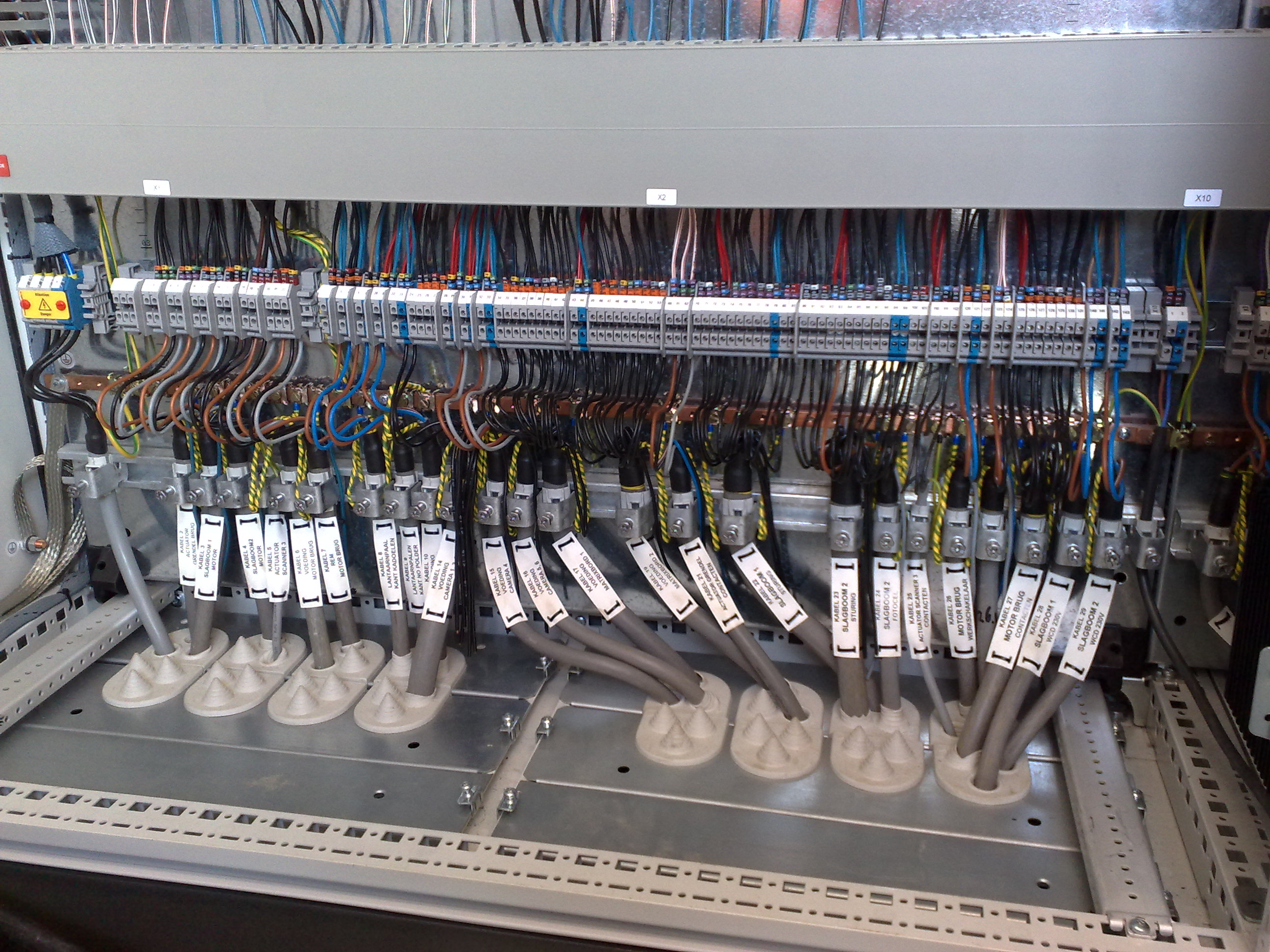

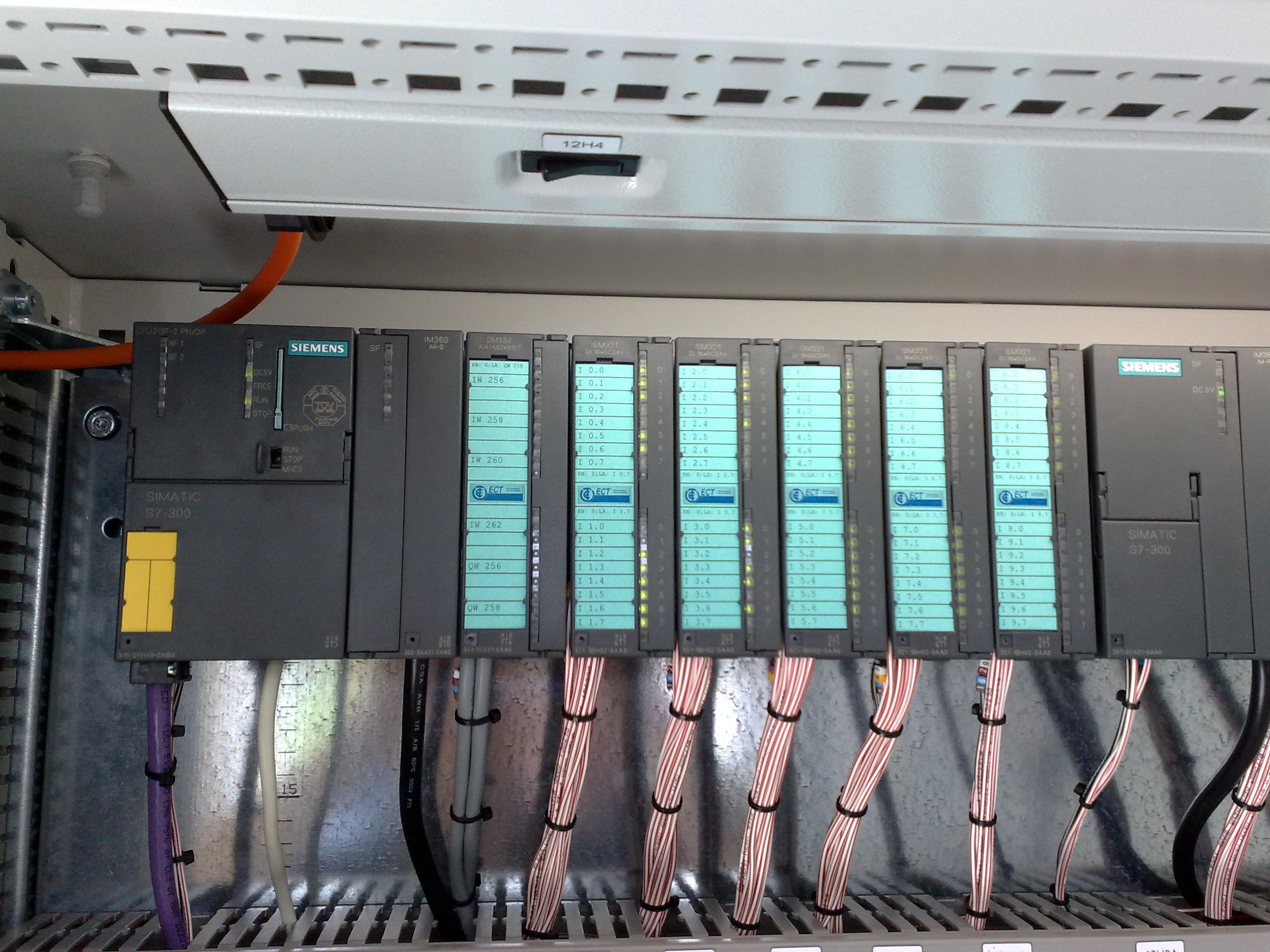

Besturingskast met Siemens Failsafe PLC 315F

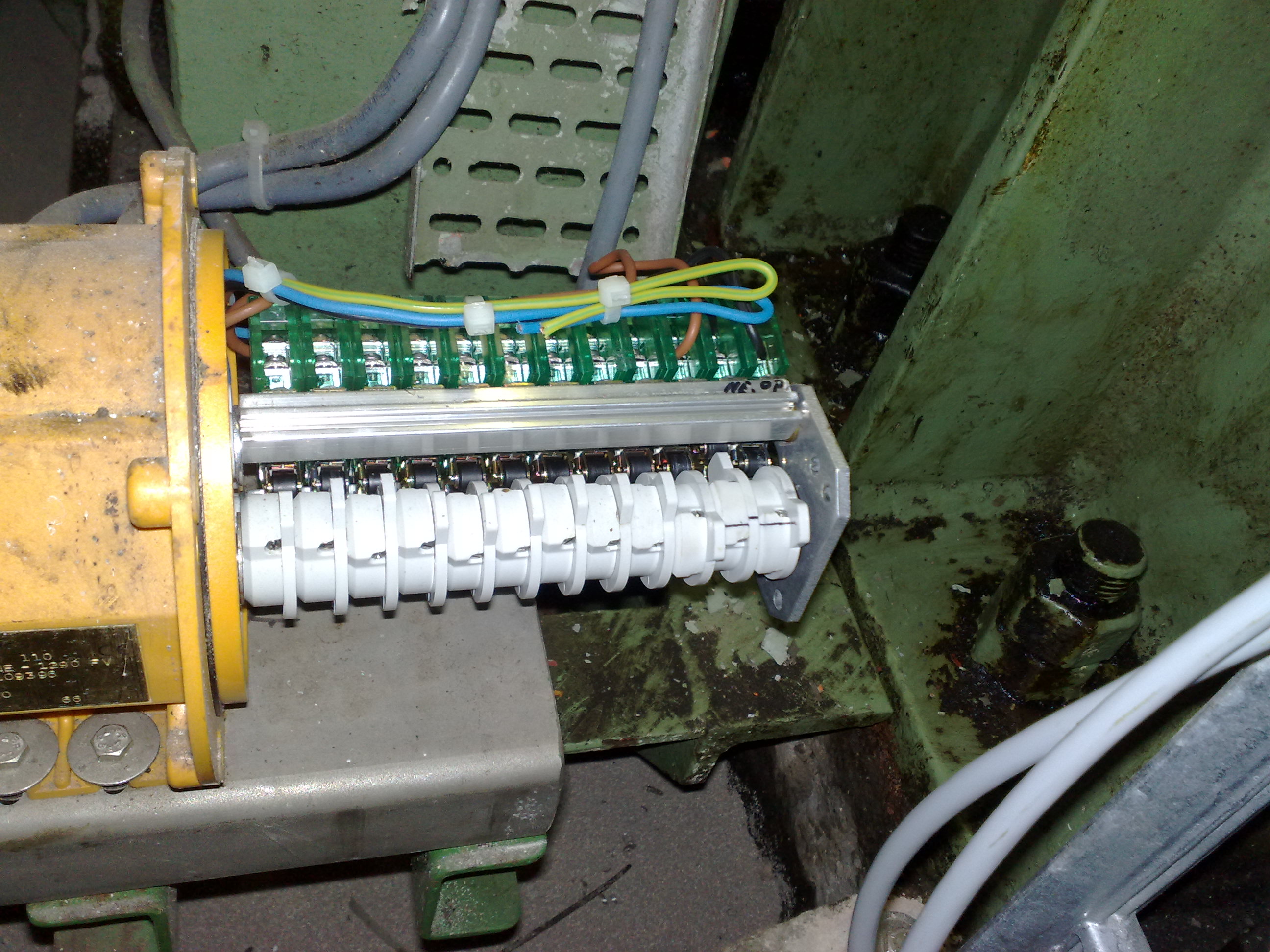

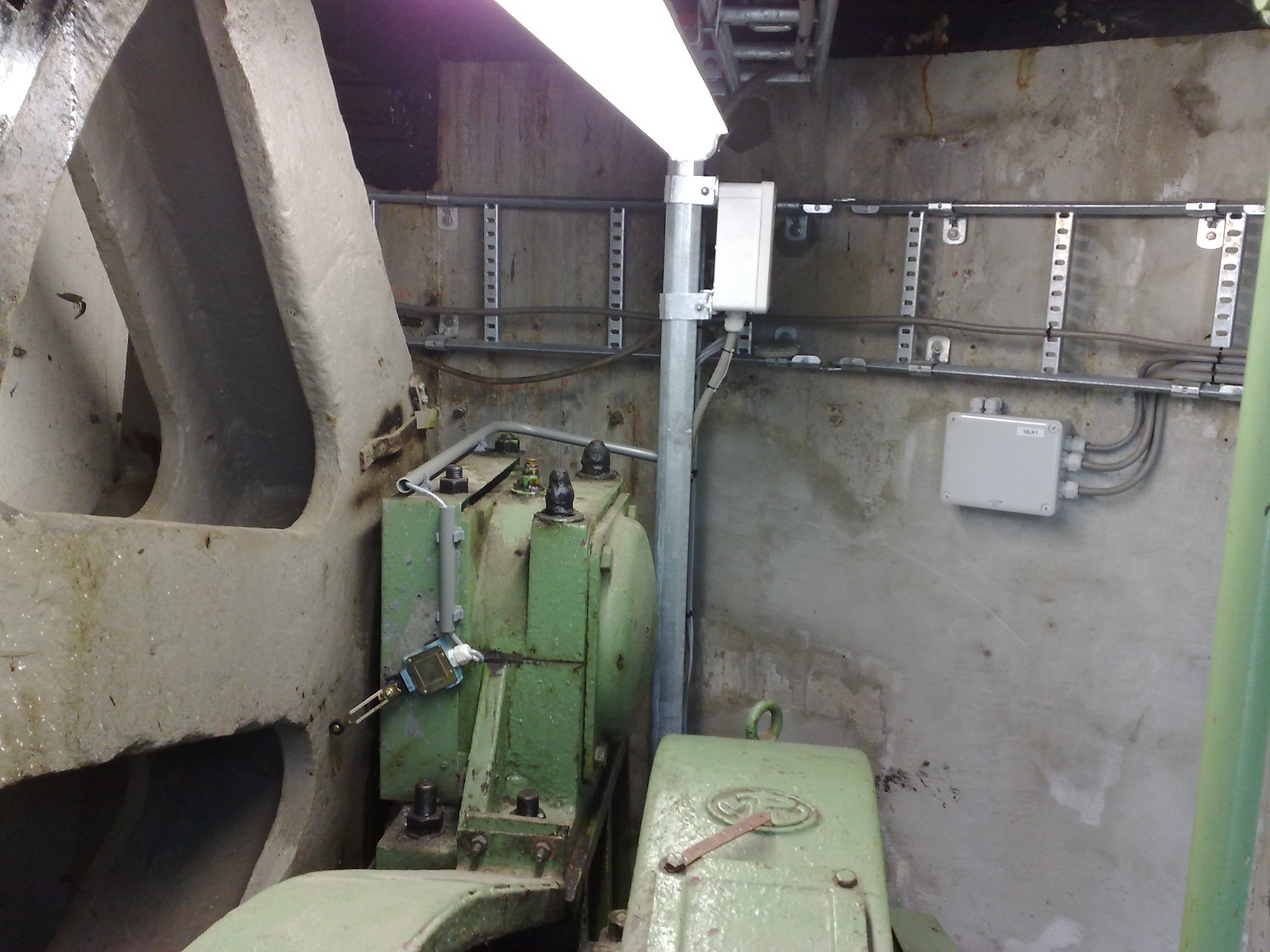

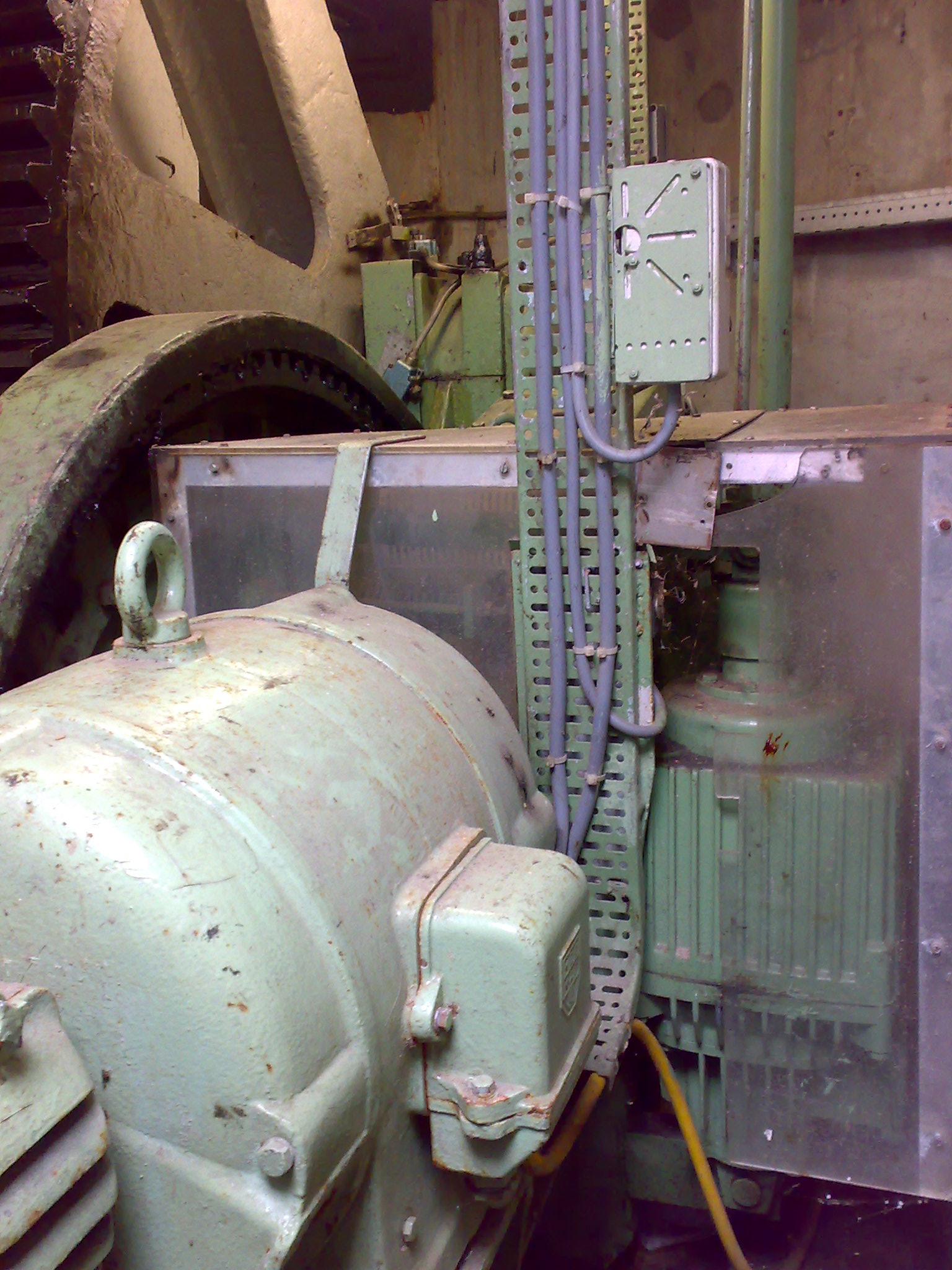

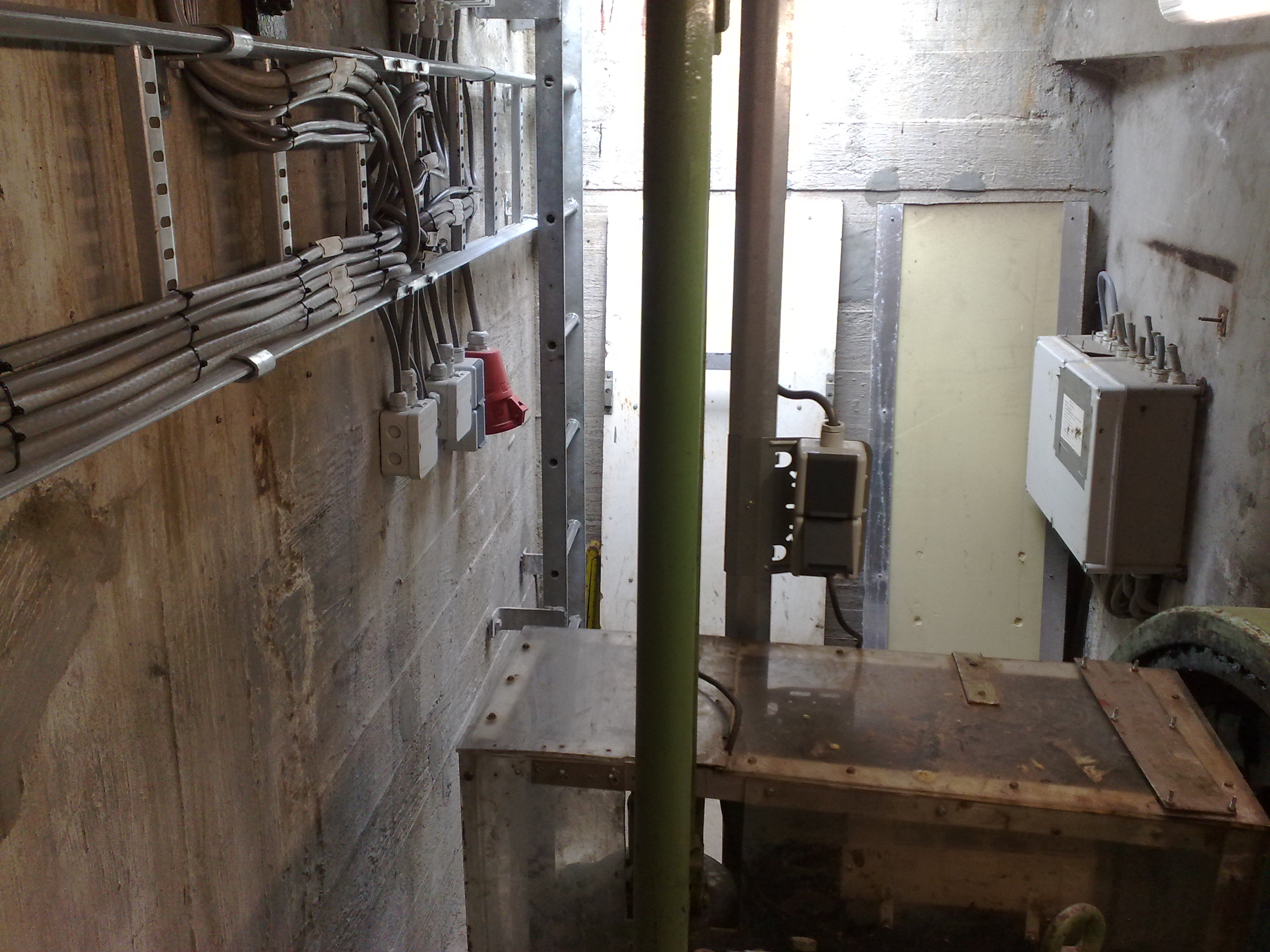

Machinekamer waarin alleen de bekabeling en de motor
is vervangen. Spileindschakelaar van Stromag hergebruikt en redundant
aangesloten.

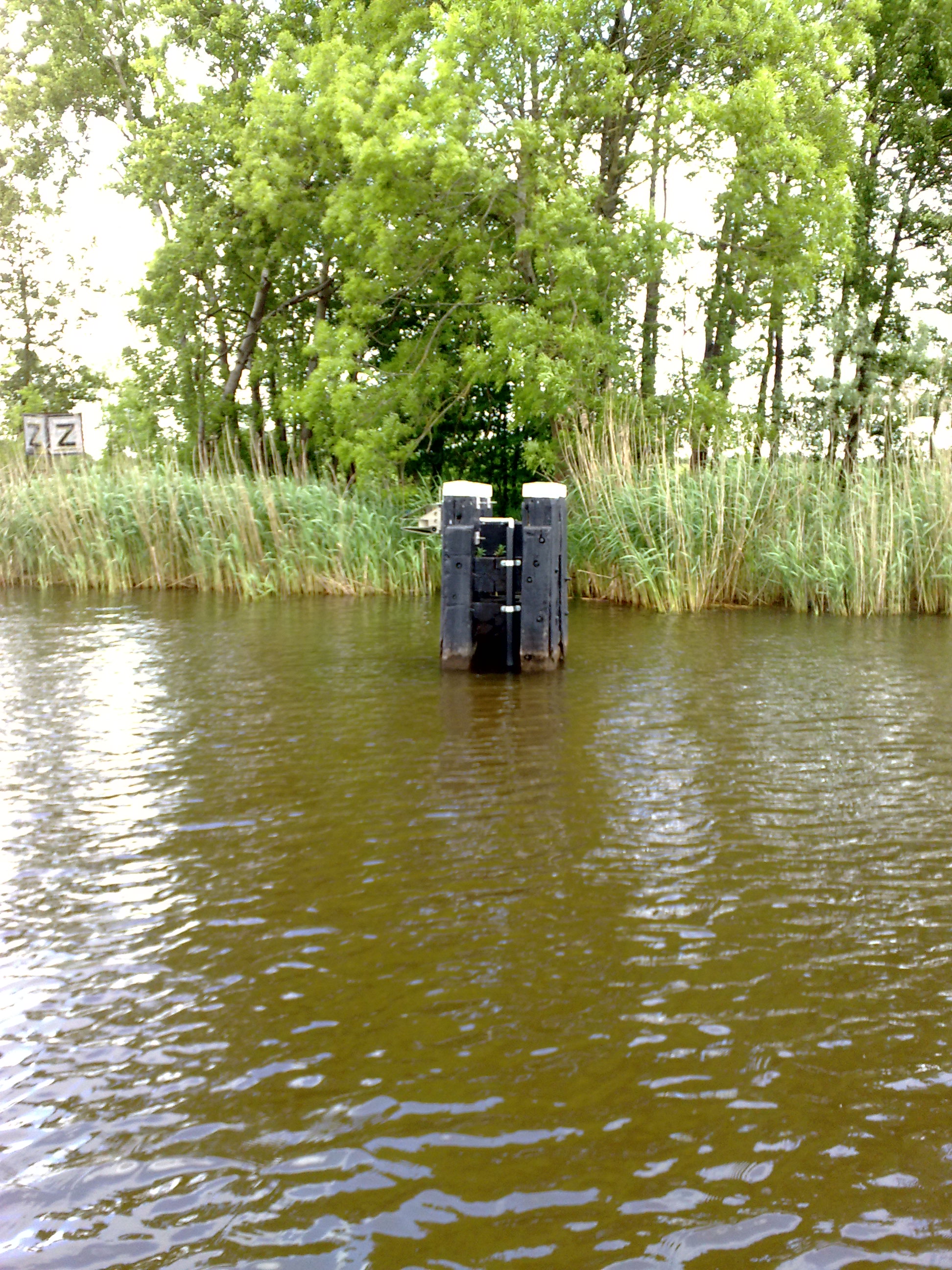

Sick scanners op de dukdalven t.b.v. detectie
scheepvaart. Meetbereik 80 meter.

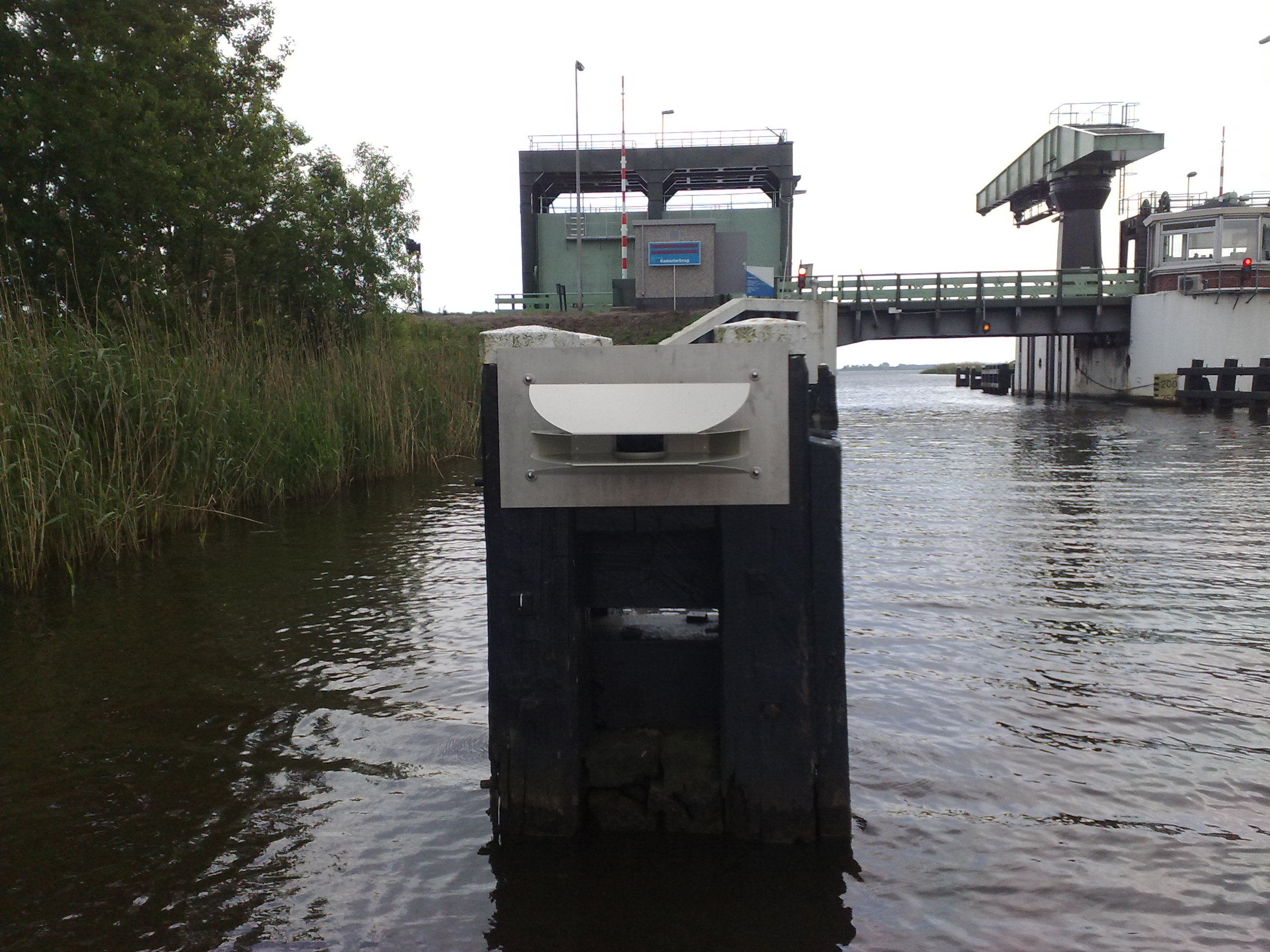

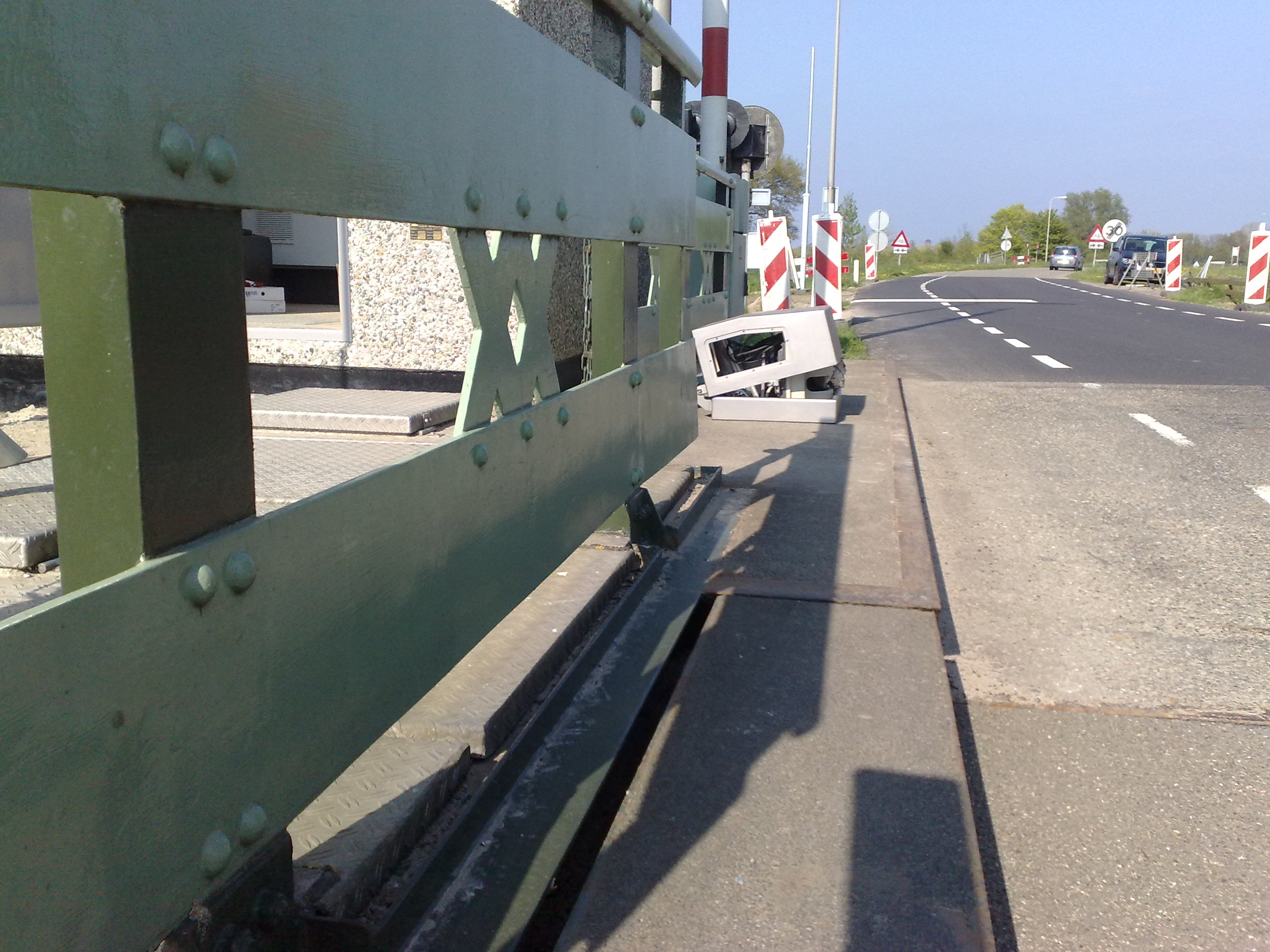

Sick scanner in speciale rvs behuizing. Voordat de
brugwachter de brug kan openen gaat de deksel omhoog en wordt het wegdek
gescand. Als er zich geen obstakels op het brugdek bevinden, wordt de bediening
vrijgegeven.

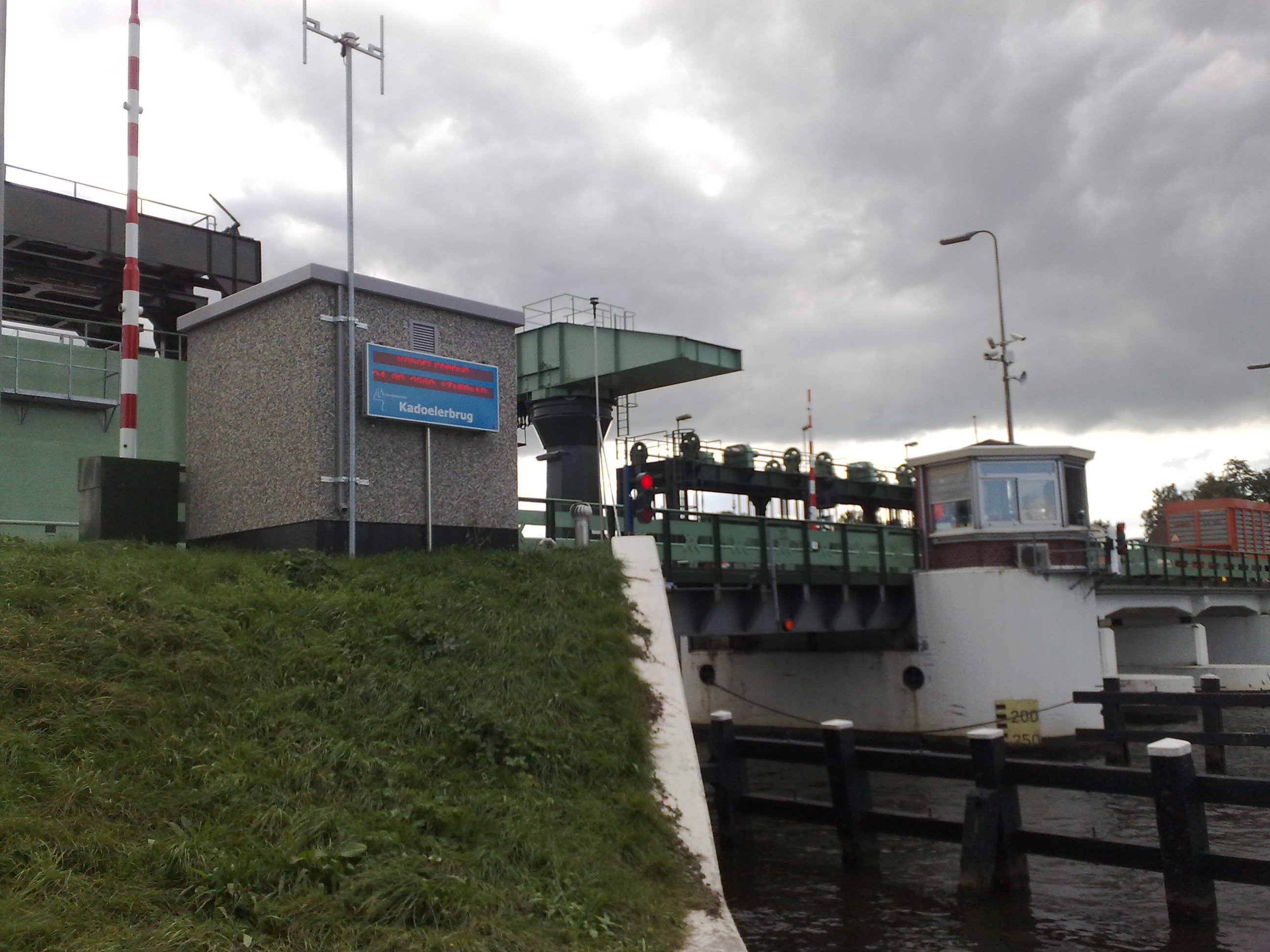

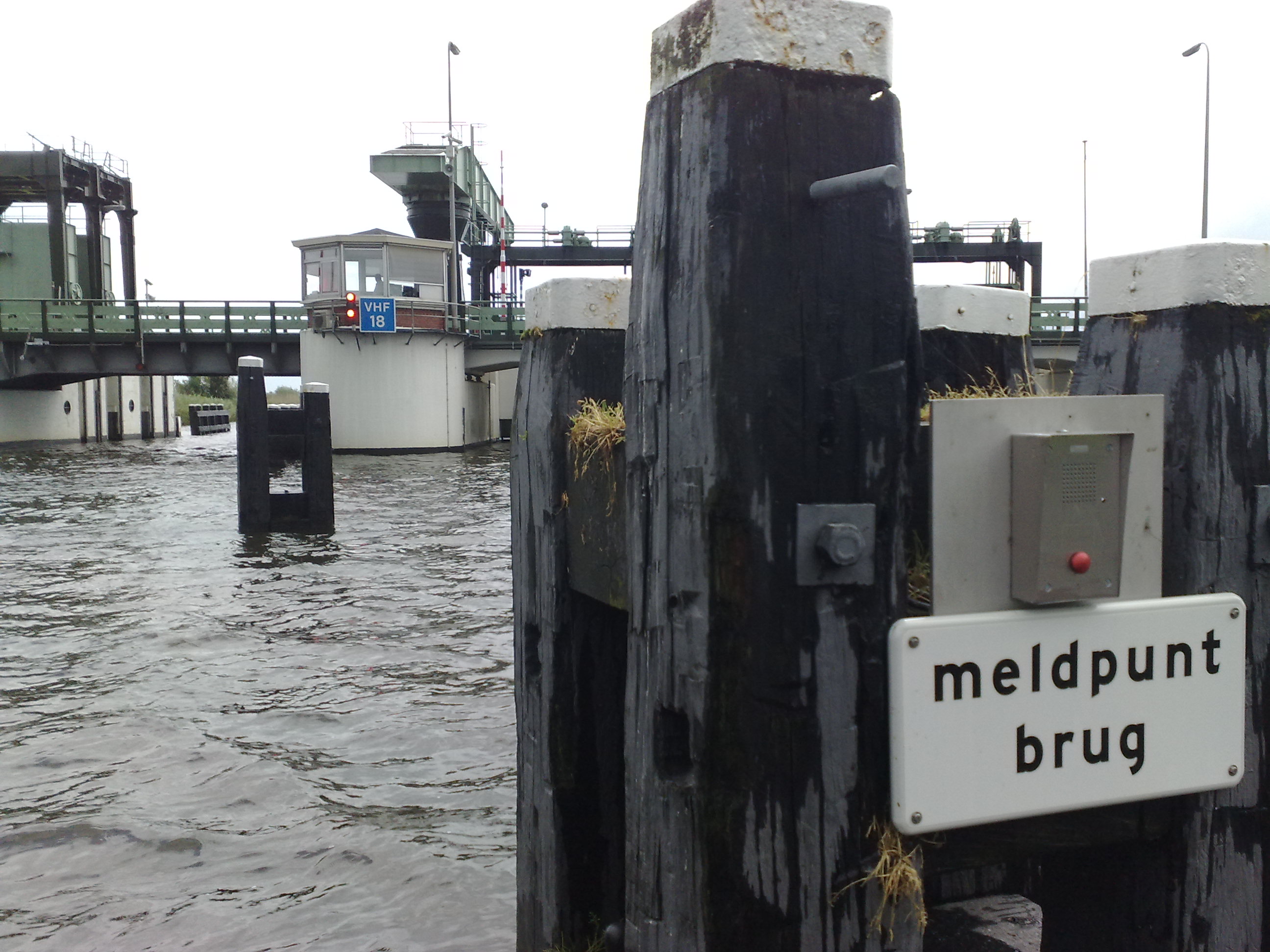

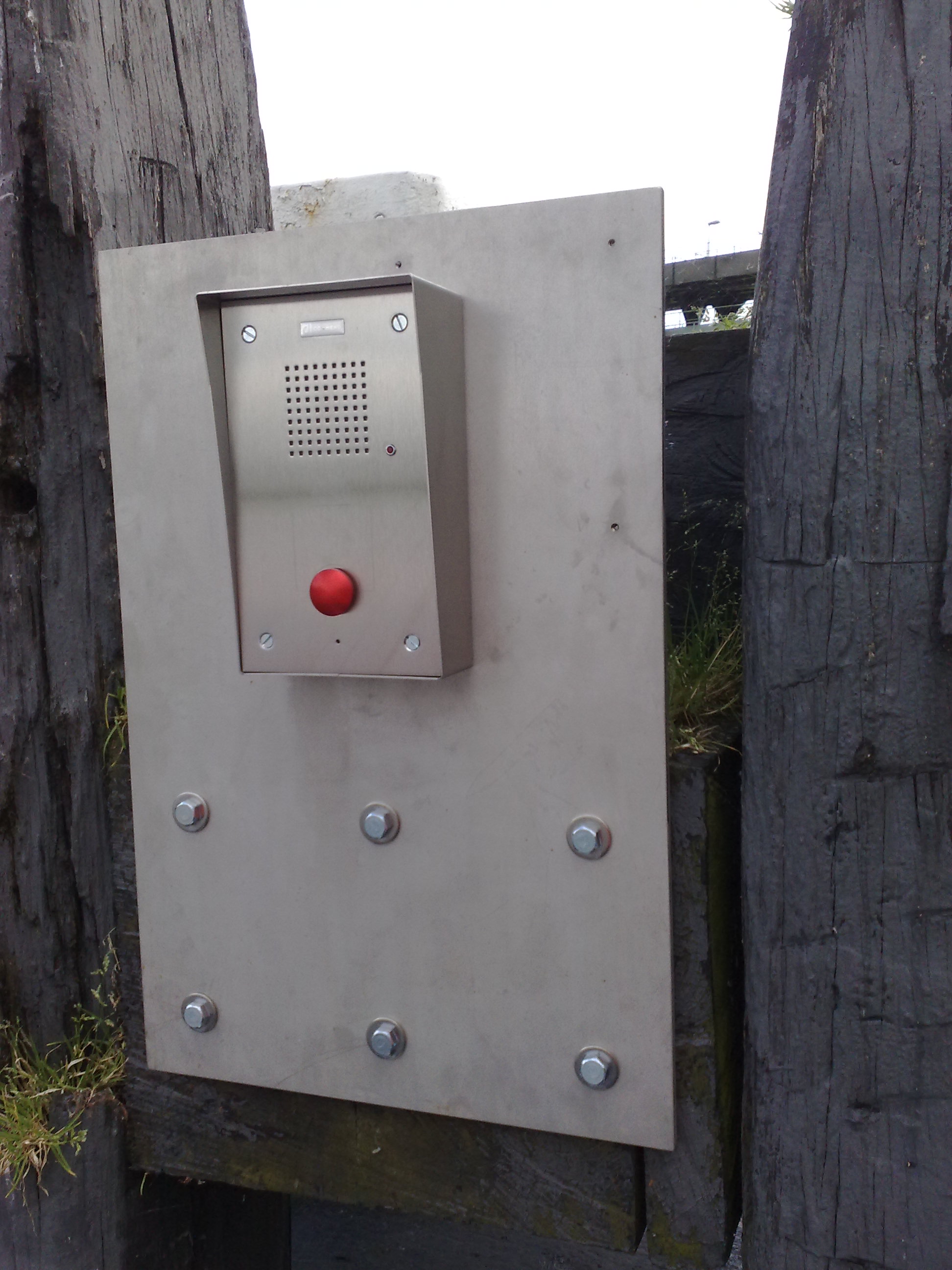

Intercom met meldingsknop op de dukdalven en
matrixbord t.b.v. informeren scheepvaart.

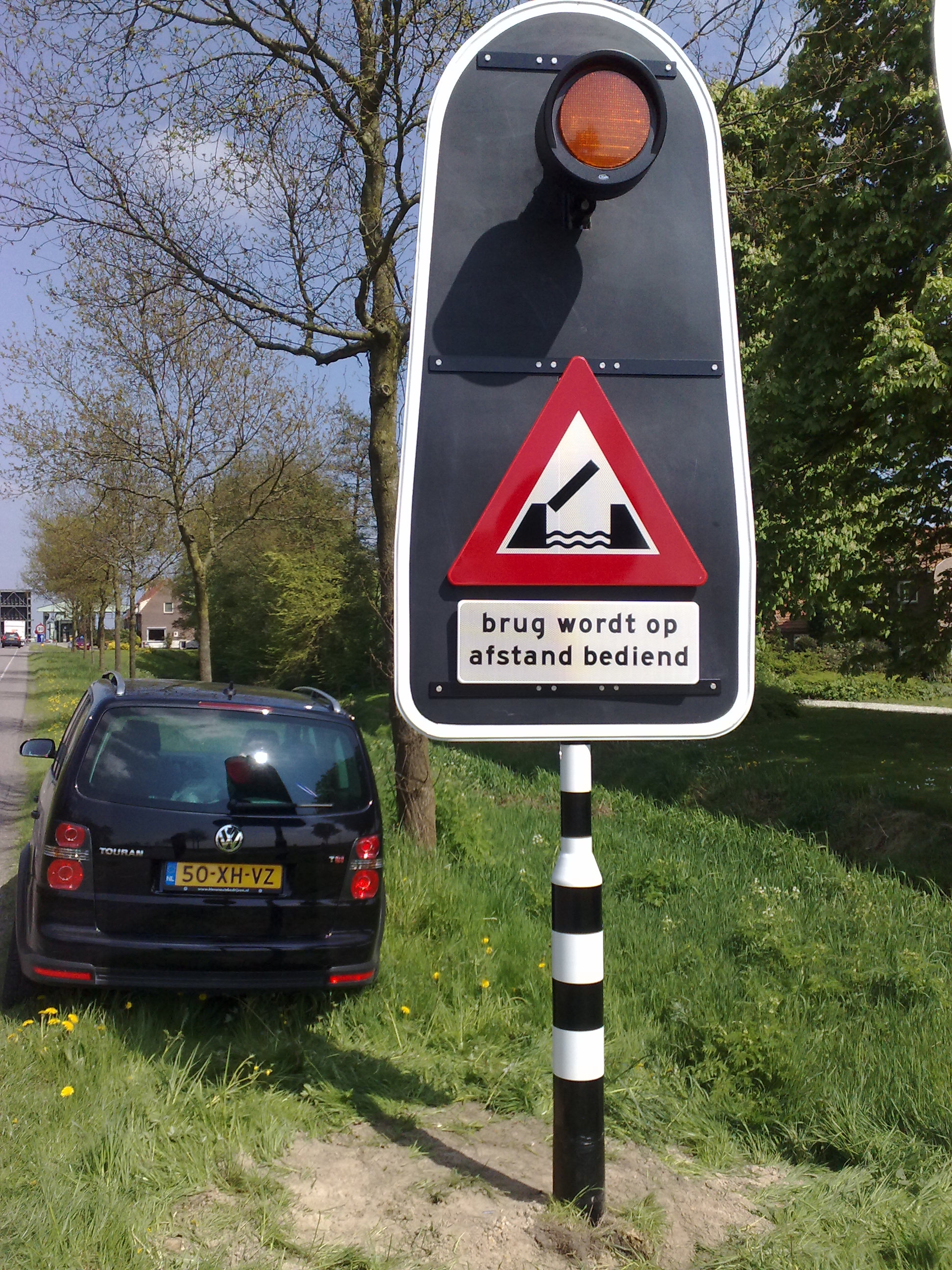

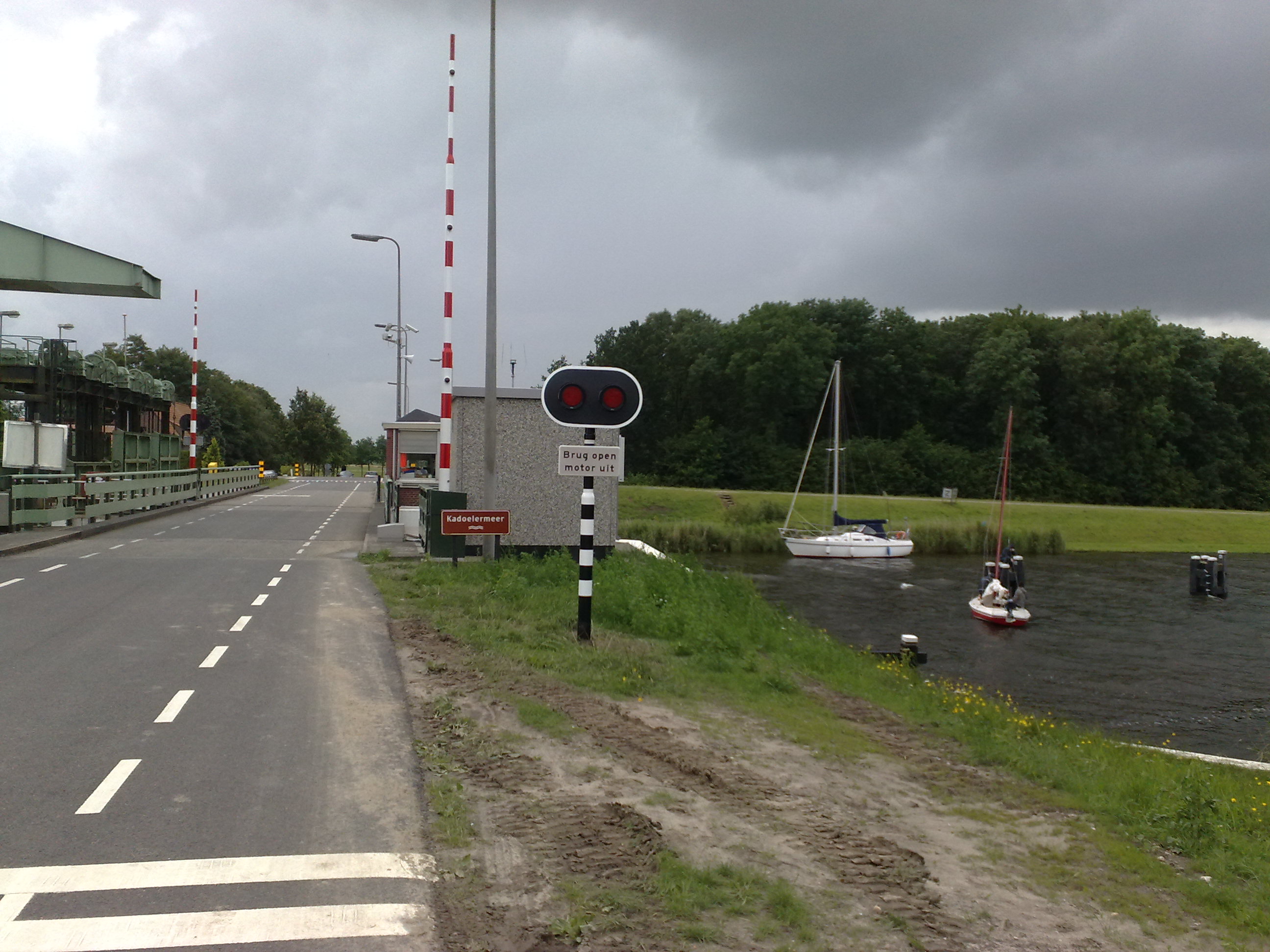

Vialis LED 2 landverkeerseinen.

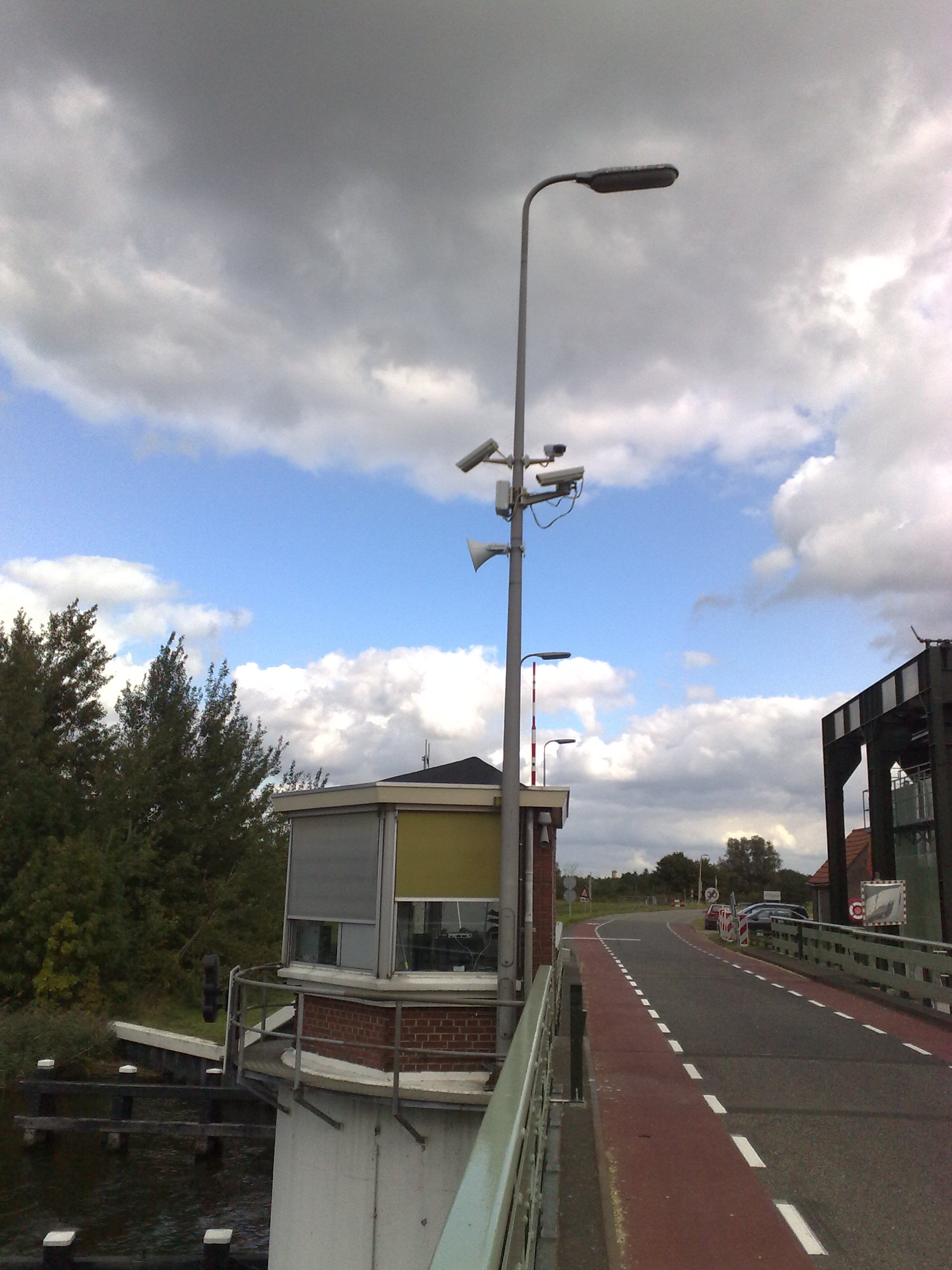

Camera's bij het brugdek, 1 voor het landverkeer,
1 voor de scheepvaart en 1 pan tilt camera welke het landverkeer en het brugdek
kan bekijken.

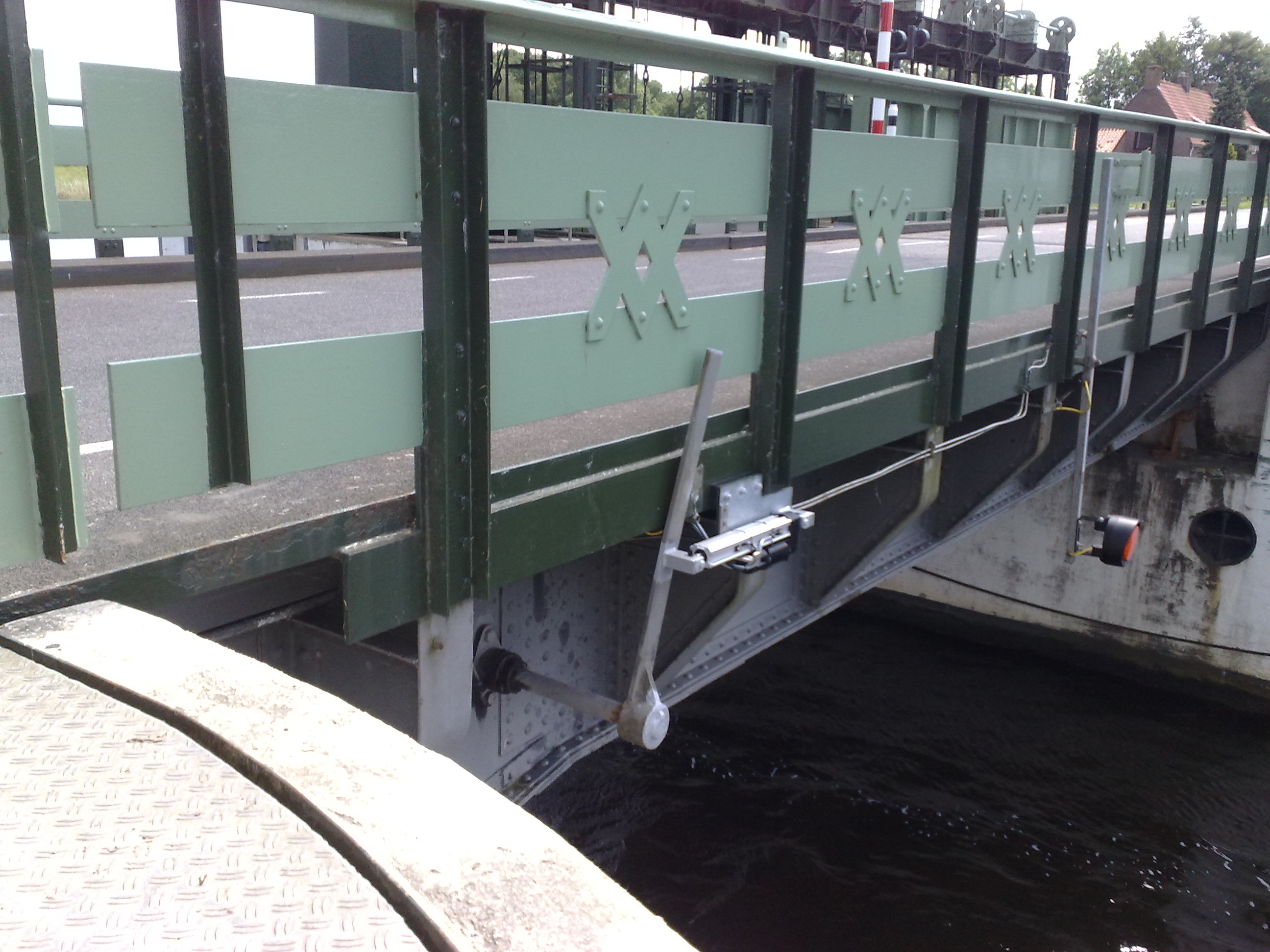

Op het rechter plaatje staat de grendelinstallatie. Na elke beweging wordt de
brug automatisch vergrendeld.
